#451 StrangerM

StrangerM

    чужой

  • Модератор форума
  • 15 683 сообщений
  • Из:СПб
  • Судно: МН
  • Название: Stranger

Отправлено 02 апреля 2020 - 20:43

пример пробуждения по таймеру http://wikihandbk.co..._помощи_таймера


  • 1

#452 StrangerM

StrangerM

    чужой

  • Модератор форума
  • 15 683 сообщений
  • Из:СПб
  • Судно: МН
  • Название: Stranger

Отправлено 02 апреля 2020 - 21:49

эээ не все так просто, просыпаясь он перезагружается, а это мне не нужно. придумал, завтра сделаю. ма 3 получится.


  • 0

#453 Aleksk

Aleksk

    Яхтенный капитан

  • Капитан
  • 13 763 сообщений
  • Из:Ленинград
  • Судно:
  • Название: Неспешный

Отправлено 03 апреля 2020 - 00:20

Современные микропроцессоры типа STM32L4 потребляют в режиме глубокого сна около 1 мкА (1.0 µA Stop 2 mode, 1.28 µA with RTC).

Для энергонезависимой памяти с частой перезаписью (например для инкрементальных энкодеров в сервоприводах) имеет смысл использовать магниторезистивную память типа MR25H256ACDF, MRAM 256Kbit Serial-SPI Interface 3.3V 8-Pin . Не очень приятно терять статистику давления за несколько дней.


Сообщение отредактировал Aleksk: 03 апреля 2020 - 02:07

  • 1

#454 StrangerM

StrangerM

    чужой

  • Модератор форума
  • 15 683 сообщений
  • Из:СПб
  • Судно: МН
  • Название: Stranger

Отправлено 03 апреля 2020 - 19:23

ну сделал по таймеру, больше 5 сек скважность мерцает экран, стрелочных приборов уже нет, китайская приблуда для юсб имеет разрешение 10 ма по ней за час 8 мачас, по тестеру порядка 20 ма


  • 0

#455 StrangerM

StrangerM

    чужой

  • Модератор форума
  • 15 683 сообщений
  • Из:СПб
  • Судно: МН
  • Название: Stranger

Отправлено 03 апреля 2020 - 20:03

ну сделал по таймеру, больше 5 сек скважность мерцает экран, стрелочных приборов уже нет, китайская приблуда для юсб имеет разрешение 10 ма по ней за час 8 мачас, по тестеру порядка 20 ма

балбес, снизил частоту процессора и памяти до минимума, ток перестал измеряться, те ед. ма, но все пашет. 240->10 80->40

Прикрепленные изображения

  • 04042020(002).jpg
  • 04042020(008).jpg

  • 0

#456 Bif

Bif

    Матрос

  • Основной экипаж
  • PipPip
  • 38 сообщений
  • Из:Пермь
  • Судно: Восток водомет

Отправлено 04 апреля 2020 - 12:56

Добрый день, уважаемые форумчане!

Хотел рассказать Вам о самодельном автопилоте на основе Ардуино и эхолоте, а так же магнитометре, но не знаю надо ли открывать новую тему или же возможно в этой. Материала много с кодами и фотографиями. Я зарегистрирован на этом форуме очень давно, но  только читал. Всегда была мечта самому сделать автопилот для троллинга. Делал на механическом компасе и релюшках, но ни к чему хорошему это не привело. Год назад познакомился с  Ардуино и прошлой весной сделал то, что мне нужно.


  • 0

#457 yuri_b

yuri_b

    Яхтенный капитан

  • Капитан
  • 2 314 сообщений
  • Из:telaviv
  • Судно: Шхуна
  • Название: Tiku Moye

Отправлено 04 апреля 2020 - 12:58

Лучше новую тему открыть.
  • 0

#458 StrangerM

StrangerM

    чужой

  • Модератор форума
  • 15 683 сообщений
  • Из:СПб
  • Судно: МН
  • Название: Stranger

Отправлено 04 апреля 2020 - 13:01

зачем, есть тема про самодельные ап. ищите, а сюда про ап писать не надо - лень наказуема. а про другое плз.


  • 0

#459 StrangerM

StrangerM

    чужой

  • Модератор форума
  • 15 683 сообщений
  • Из:СПб
  • Судно: МН
  • Название: Stranger

Отправлено 04 апреля 2020 - 13:04

зачем, есть тема про самодельные ап. ищите, а сюда про ап писать не надо - лень наказуема. а про другое плз.

впрочем, если много материала, то откройте новую тему. фото сможете публиковать после 10 сообщений.


  • 0

#460 Bif

Bif

    Матрос

  • Основной экипаж
  • PipPip
  • 38 сообщений
  • Из:Пермь
  • Судно: Восток водомет

Отправлено 04 апреля 2020 - 13:10

Спасибо, понял!


  • 0

#461 StrangerM

StrangerM

    чужой

  • Модератор форума
  • 15 683 сообщений
  • Из:СПб
  • Судно: МН
  • Название: Stranger

Отправлено 06 апреля 2020 - 11:07

ну сделал по таймеру, больше 5 сек скважность мерцает экран, стрелочных приборов уже нет, китайская приблуда для юсб имеет разрешение 10 ма по ней за час 8 мачас, по тестеру порядка 20 ма

удалось сделать лайт слип и пробуждение по таймеру, но вот незадача, вчера после 6 часов работы на батарейке сдох транзистор повышалки дисплея, чинить не буду - проще новую плату купить. а ента пусть будет просто еэспэ32, она работает нормально без дросселя, те без дисплея.


  • 1

#462 egoistv

egoistv

    Рулевой 2-го класса

  • Основной экипаж
  • PipPipPipPipPip
  • 244 сообщений
  • Из:Москва
  • Судно: Woodoo 460
  • Название: Woodoo 460

Отправлено 22 февраля 2021 - 18:35

А я такие собираю на сенсорных экранах

https://www.instagram.com/carmarin_v/


  • 0

#463 StrangerM

StrangerM

    чужой

  • Модератор форума
  • 15 683 сообщений
  • Из:СПб
  • Судно: МН
  • Название: Stranger

Отправлено 22 февраля 2021 - 19:01

А я такие собираю на сенсорных экранах

https://www.instagram.com/carmarin_v/

На рекламу смахивает, пока не замечу. Но сделаю выводы.


  • 0

#464 egoistv

egoistv

    Рулевой 2-го класса

  • Основной экипаж
  • PipPipPipPipPip
  • 244 сообщений
  • Из:Москва
  • Судно: Woodoo 460
  • Название: Woodoo 460

Отправлено 22 февраля 2021 - 19:12

спасибо не реклама ,но хотел поделиться. делал себе для катера и дома на колесах , просто люди спрашивают вот инсту и создал


  • 1

#465 Aleksk

Aleksk

    Яхтенный капитан

  • Капитан
  • 13 763 сообщений
  • Из:Ленинград
  • Судно:
  • Название: Неспешный

Отправлено 22 февраля 2021 - 23:48

А я такие собираю на сенсорных экранах

https://www.instagram.com/carmarin_v/

в один прекрасный момент подгорает выход UART у этих модных экранов. Два таких же экрана накрылись, причем далеко не сразу.  Вы ставите токо ограничительные резисторы 200-300 Ом между портами контроллеров (между экраном и внешним контроллером)?


Сообщение отредактировал Aleksk: 22 февраля 2021 - 23:50

  • 0

#466 StrangerM

StrangerM

    чужой

  • Модератор форума
  • 15 683 сообщений
  • Из:СПб
  • Судно: МН
  • Название: Stranger

Отправлено 23 февраля 2021 - 00:09

спасибо не реклама ,но хотел поделиться. делал себе для катера и дома на колесах , просто люди спрашивают вот инсту и создал

Тогда фото сюда давайте и описание, а не ссылку на ваш ресурс.


  • 1

#467 alivanch

alivanch

    Рулевой 1-го класса

  • Основной экипаж
  • PipPipPipPipPipPip
  • 441 сообщений
  • Из:Самара
  • Судно: Катер
  • Название: Стриж

Отправлено 10 марта 2021 - 07:57

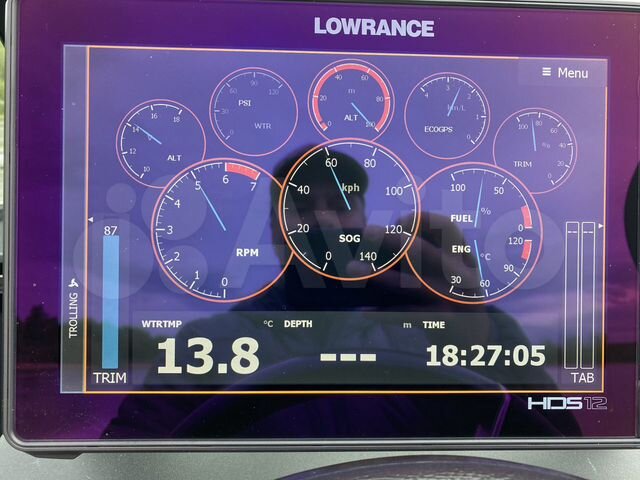

Мне кажется что перспективным было бы создание недорогих устройств на базе Ардуино,которые бы могли подключать датчики к шине NMEA2000.  В связи с повальным увлечением картплоттерами, эхолотами и боковым обзором эта шина достается нам "в нагрузку " вместе с ними. Я покупал неоднократно из-за бокового обзора Lowrance HDS, в них всех по умолчанию встроена NMEA2000. Они умеют отображать показания двигателей локаторов и другого оборудования, но не все двигатели ее поддерживают. Моя Яма-90 86 года это не умеет. А набор датчиков для подключения довольно дорого стоит. На сайте Ардуино СС есть ветка, про создание шилда для такого подключения. Интересно почитать. https://forum.arduin...ction=printpage;topic=50893.0;images На фото экран параметров HDS.

mkjsnLayNqHaNfSk1MbQTxk_NqdMPTQ


  • 1

#468 Aleksk

Aleksk

    Яхтенный капитан

  • Капитан
  • 13 763 сообщений
  • Из:Ленинград
  • Судно:
  • Название: Неспешный

Отправлено 10 марта 2021 - 12:56

Ссылка на ветку форума не работает. Видимо эта - NMEA 2000 Shield.


Сообщение отредактировал Aleksk: 10 марта 2021 - 12:57

  • 0

#469 Moder

Moder

    Яхтенный капитан

  • Администратор
  • 2 212 сообщений
  • Из:Москва
  • Судно: 34 фута
  • Название: Ирида

Отправлено 10 марта 2021 - 14:09

Я поигрался через ардуино мега и шилд. В общем работает всё, но забивать экран картплоттера еще и данными с движка показалось непрактичным, так что сделал отдельный экранчик, на который выводятся температура, рпм и глубина. Глубину беру с картплоттера в NMEA0183.


  • 0

#470 alivanch

alivanch

    Рулевой 1-го класса

  • Основной экипаж
  • PipPipPipPipPipPip
  • 441 сообщений
  • Из:Самара
  • Судно: Катер
  • Название: Стриж

Отправлено 10 марта 2021 - 20:29

Ссылка на ветку форума не работает. Видимо эта - NMEA 2000 Shield.

Точно. Только я пытался дать ссылку на вид для печати (смотри картинку). Тогда открываются все сообещения не на 72 страницы, а целиком, одним куском.  Нужно нажать на кнопочку PRINT. Потом указать "показывать с картинками". А потом правой кнопкой мыши "перевести" и читать целиком по русски, не отвлекаясь на перещелкивание страниц.


Сообщение отредактировал alivanch: 10 марта 2021 - 20:37

  • 0

#471 alivanch

alivanch

    Рулевой 1-го класса

  • Основной экипаж
  • PipPipPipPipPipPip
  • 441 сообщений
  • Из:Самара
  • Судно: Катер
  • Название: Стриж

Отправлено 10 марта 2021 - 20:43

Я поигрался через ардуино мега и шилд. В общем работает всё, но забивать экран картплоттера еще и данными с движка показалось непрактичным, так что сделал отдельный экранчик, на который выводятся температура, рпм и глубина. Глубину беру с картплоттера в NMEA0183.

" Да у нас тех картпоттеров, как гуталина на фабрике...". Если серьезно, я покупал для бокового обзора сначала HDS c SS, потом HDS Gen2 c SS HD, потом HDS Gen3 со встроенным SS. Так что могу позволить себе поставить рядом пару штук. Один чисто под индикацию. Разбогатеем, может и радар 4G появится. Хотя вряд ли сильно уж дорого.


  • 0

#472 Moder

Moder

    Яхтенный капитан

  • Администратор
  • 2 212 сообщений
  • Из:Москва
  • Судно: 34 фута
  • Название: Ирида

Отправлено 10 марта 2021 - 23:37

" Да у нас тех картпоттеров, как гуталина на фабрике...".

У меня парусная лодка, так что рубки нет, где это всё распихать. Вот и спаял экранчик. Что в нем радует -- работает и на просвет, и в отраженном свете, так что вне зависимости от освещения можно на нем что-то разглядеть


  • 0

#473 Aleksk

Aleksk

    Яхтенный капитан

  • Капитан
  • 13 763 сообщений
  • Из:Ленинград
  • Судно:
  • Название: Неспешный

Отправлено 10 марта 2021 - 23:58

название экранчика?


  • 0

#474 Moder

Moder

    Яхтенный капитан

  • Администратор
  • 2 212 сообщений
  • Из:Москва
  • Судно: 34 фута
  • Название: Ирида

Отправлено 11 марта 2021 - 00:00

Еще б вспомнить... когда паял, смыл марку, ибо просвечивала.

Надо поискать, может тут в теме упоминал, может где-то в личной переписке.


  • 0

#475 Aleksk

Aleksk

    Яхтенный капитан

  • Капитан
  • 13 763 сообщений
  • Из:Ленинград
  • Судно:
  • Название: Неспешный

Отправлено 11 марта 2021 - 01:03

Еще б вспомнить... когда паял, смыл марку, ибо просвечивала.

Надо поискать, может тут в теме упоминал, может где-то в личной переписке.

драйвер (библиотека) экрана содержит описание дисплея. Это цветной трансфлективный экран ?


Сообщение отредактировал Aleksk: 11 марта 2021 - 01:06

  • 0
