Сообщений в теме: 92

[ignat99]

ESP8266 новая восходящая звезда. По возможностям как Arduino, но в 3 раза дешевле и меньше по габаритам, wifi в комплекте (как клиент, так и сервер). По сути можно обойтись без паяльника. Но если хочется встроить модуль ESP8266 (по сути один из самых маленьких веб серверов с WiFi в мире) в почти любой уже установленный на яхте прибор, то это возможно. Размер модулей в 6-10 раз меньше  Arduino. Можно управлять прямо с судового планшета или компьютера через WiFi любым полключённым устройством. Есть готовые сенсоры для компаса, измерения магнитного поля, давления, гироскопа и т.д.



Цены радуют от $3 до $12 в зависимости от переферийных устройств.



Что думают уважаемые коллеги?

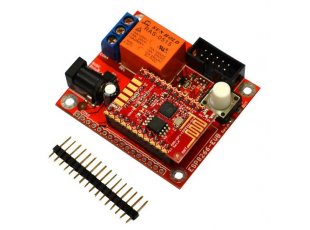

ESP8266-EVB маленькая плата (57×50 мм) с реле и кнопкой, которая подключается к бортовой сети через ESP8266 WIFI модуль. Сам модуль ESP8266 можно прошивать, как Arduino.



Есть множество различных модулей, сенсоров и адаптеров под UEXT (Universal-EXTension-Connector), которые можно подключать к этой платой без паяльника:

https://www.olimex.c...oducts/Modules/

Сообщение отредактировал ignat99: 16 марта 2015 - 22:04

[The_Average_KZ_male]

Нужна очень большая лодка, чтобы её системами управлять с яхтенного планшета...

[StrangerM]

А вот мой пост 192 в теме про Ардуино (от октября 14 г (вроде)) - Существенно расширились возможности Ардуино с появлением в продаже дешевых (~150p.)WiFi модулей. Можно посмотреть, например, http://geektimes.ru/post/241054/ :-) Я, кстати, купил по 2 шт 2х разновидностей модулей - но... пока не добрался до них.

[ignat99]

Нужна очень большая лодка, чтобы её системами управлять с яхтенного планшета...

На маленькой лодке можно использовать Android часы:

https://www.indiegog...an-a-smartwatch



Если есть RPi на борту или аналогичное устройство (Cube, Olimex OLinuXino, Odroid) то подойдут любые часы с BlueTooth:

https://getpebble.com/pebble



А вот мой пост 192 в теме про Ардуино (от октября 14 г (вроде)) - Существенно расширились возможности Ардуино с появлением в продаже дешевых (~150p.)WiFi модулей. Можно посмотреть, например, http://geektimes.ru/post/241054/ :-) Я, кстати, купил по 2 шт 2х разновидностей модулей - но... пока не добрался до них.



Да этот пост как раз про ESP8266 (те самые WiFi модули за ~180 руб = $3.3 ), но для некотрых приложений можно обойтись совсем без Arduino.



Вот нашёл ссылку, как начать делать прошивки под эти модули на РС с любой OS (OS X, Windows, Linux):

https://github.com/m...sky/esp8266-dev

Сообщение отредактировал ignat99: 16 марта 2015 - 22:20

[ignat99]

После настройки виртуальной машины с Linux, попробуем прошить плату Olimex ESP8266-EVB с модулем ESP8266.

Китайские модули прошиваются аналогично, но нужно самостоятельно подключать питание и последовательный интрерфейс.



Вначале помигаем светодиодом. Для этого выполним инструкции:

https://olimex.wordp...-button-status/



Обратите внимание в этом примере используюется SDK:

https://github.com/e....3_14_11_21.zip

И патчь:

https://github.com/e...1_21_patch1.zip



Мы используем 2 кабеля, которые подключаем к устойству:



Питание:

https://www.olimex.c.../Power/SY0605E/



Кабель для прошивки устройства:

https://www.olimex.c...Serial-Cable-F/



Голубой провод USB-Serial-Cable-F подключаем к Pin #2

Зелёный провод USB-Serial-Cable-F к Pin #3

Красный провод USB-Serial-Cable-F к Pin #4



Командой lsusb - проверяем подключение UART через USB адаптер. Должно быть что то вроде:



Bus 001 Device 003: ID 067b:2303 Prolific Technology, Inc. PL2303 Serial Port



Если же набрать ls /dev/tty* , то увидим:



***

/dev/ttyUSB0



Если всё в порядке, то заходим в



cd /opt/Espressif/ESP8266/ESP8266-EVB-blinkLED/



делаем



make



если нет ошибок, то можно прошить модуль. Для этого отключаем питание, удерживаем нажатой кнопку и не отпуская кнопку - подключаем питание. Далее из рабочего каталога проекта -  /opt/Espressif/ESP8266/ESP8266-EVB-blinkLED/ - набираем :



sudo make flash



Получаем результат (надо подождать):



/opt/Espressif/esptool-py/esptool.py --port /dev/ttyUSB0 write_flash 0x00000 firmware/0x00000.bin 0x40000 firmware/0x40000.bin



Connecting...

Erasing flash...

Writing at 0x00007000... (100 %)

Erasing flash...

Writing at 0x00063000... (100 %)



Leaving...



Сразу видим - начинает моргать светодиод. Устройство прошито правильно.

[ignat99]

Теперь сделаем из ESP8266 модуля веб сервер.

Проверим, что в каталоге /opt/Espressif/ символическая ссылка  esp8266_sdk указывает на старый SDK (на моей системе было предупреждение):



/opt/Espressif/ESP8266_SDK/esp_iot_sdk_v0.9.3/



Для этого перейдём в каталог



/opt/Espressif/ESP8266/esphttpd



В файле /opt/Espressif/ESP8266/esphttpd/Makefile исправим строчки (надо добавить слеш между путём и файлами компилятора):

# select which tools to use as compiler, librarian and linkerCC<----><------>:= $(XTENSA_TOOLS_ROOT)/xtensa-lx106-elf-gcc AR<----><------>:= $(XTENSA_TOOLS_ROOT)/xtensa-lx106-elf-ar LD<----><------>:= $(XTENSA_TOOLS_ROOT)/xtensa-lx106-elf-gcc

Затем выполнить команду:



make



Далее отключить питание, нажать кнопку, не отпуская кнопку включить питание (переключаем модуль в режим прошивки - подаём 5 вольт на флеш) и вводим команду:



sudo make flash



Получаем результат:

FW firmware/0x00000.bin /opt/Espressif/esptool-py/esptool.py --port /dev/ttyUSB0 write_flash 0x00000 firmware/0x00000.bin 0x40000 firmware/0x40000.bin Connecting... Erasing flash... Writing at 0x00008000... (100 %) Erasing flash... Writing at 0x00063000... (100 %) Leaving...

Далее, снова отключаем питание, удерживаем кнопку, включаем питание и вводим команду для прошивки вебстранички:



sudo make htmlflash



Результат:

if [ $(stat -c '%s' webpages.espfs) -gt $(( 0x2E000 )) ]; then echo "webpages.espfs too big!"; false; fi /opt/Espressif/esptool-py/esptool.py --port /dev/ttyUSB0 write_flash 0x12000 webpages.espfs Connecting... Erasing flash... Writing at 0x0001b000... (100 %) Leaving...

Теперь можно подключить рабочий компьютер к модулю, как к WiFi роутеру. Название сети похоже ESP_9C6165.

Надо подождать пока наш модуль-WiFi узел загрузиться и пройдя по ссылке http://192.168.4.1/index.html#, мы видим нашу страничку с 3 кнопками: Home, Relay, Button.



Нажав на кнопку Relay - попадаем на страничку, где можно включать и выключать Реле, управля удалённо устройством, которое подключено к реле. Если не чего не подключено, тем не менее мы увидим на плате идикацию светодиодом о текущем состоянии реле.



Сообщение отредактировал ignat99: 17 марта 2015 - 23:28

[ignat99]

Для этого перейдём в каталог:



/opt/Espressif/ESP8266/esphttpd





Затем выполнить команды:



git submodule init

git submodule update

make



Далее отключить питание, нажать кнопку, не отпуская кнопку включить питание (переключаем модуль в режим прошивки - подаём 5 вольт на флеш) и вводим команду:



sudo make flash





Перед командой make надо не забыть выполнить команды для копирования кода (без этого кода веб-сервер не соберётся) для получения кода специального архиватора, который используется веб-сервером и расходует мало памяти, так как использует стек для хранения переменных.



git submodule init

git submodule update



А затем уже :



make



Репозитарий оригинального сервера находиться тут:

https://github.com/bjpirt/esphttpd



Интересно ли уважаемым коллегам продолжение?

Как собрать сервер на основе ESP8266,  который может измерять температуру, сканировать WiFi сети, обмениваться файлами по tftp?

Сообщение отредактировал ignat99: 18 марта 2015 - 01:44

[ignat99]

у него на борту  сколько ацп? что он и температуру и ветер и компас .. можно ссыль на русское описание?

а вообще компьютеризпцию я бы стал делать на рпи и какойнибудь плате портов и ацпэшек. а то получается какоето одинокое устройство (или несколько одиноких устройств). Естессно можно их завязать на тотже рпи, но тогда зачем они? Для яхты не вижу применения. Разве что понавстраивать в качестве пультов дистанционного управления в шпили и подрульки..

По русски:



Общее описание:

http://habrahabr.ru/...rf/blog/238443/

http://homes-smart.r...isa-narodmon-ru

Кстати самопальный аналог рассматриваемой тут платы:

http://esp8266.ru/es...witch/#more-777





Xtensa LX106:

http://zeptobars.ru/...232-ESP8089-IoT



А что такое шпили?



Подрулька - это видимо автоподруливающее устройство (Raymarine ST1000 & ST2000 Tiller Pilots) ?



Вот хорошие ссылки для создание свой собственной платы или модификации чужой:

http://www.moravia-m...m/mcu-8051-ide/

http://www.rs-online...he-flowcode-way

Сообщение отредактировал ignat99: 18 марта 2015 - 16:36

[ignat99]

Про шпиль нашёл:



http://www.moreman.r...cid=259&pid=105



Вопрос к уважаемым коллегам, какой автомат и конструкцию порекомендуете для грот-автомата?



https://yachtshipyar...еменных-подрул/



Вероятно, электрическое автоподруливающее устройство можно подключить прямо к ветро-подруливающему, при этом упростить конструкцию ветро-подруливающего устройства?

Сообщение отредактировал ignat99: 18 марта 2015 - 17:14

[ignat99]

Добавим управление реле через HTTP GET запрос в файл relay.html :

28	29	function getQueryVariable(variable) {30	      var query = window.location.search.substring(1);31	      var vars = query.split("&");32	      for (var i = 0; i < vars.length; i++) {33	        var pair = vars[i].split("=");34	        if (pair[0] == variable) {35	          return pair[1];36	        }37	      }38	      return (false);39	    }40	41	    var press_btn = getQueryVariable('press_btn');42	    if (press_btn == 'on') {43	      setRelay(1);44	    } else if (press_btn == 'off') {45	      setRelay(0);46	    }

Исходные коды для прошивки ESP8266-EVB можно взять в ветви  "espain"   https://github.com/I...266/tree/espain   Пошить можно следующим способом:   - обновить код в каталоге : /opt/Espressif/ESP8266/esphttpd - перейти в каталог /opt/Espressif/ESP8266/esphttpd и удалить файл : webpages.espfs - подключить кабель USB, удерживая кнопку подключить кабель питания ESP8266-EVB - ввести команду :   sudo make htmlflash   Результат:

cd html; find | sudo ../mkespfsimage/mkespfsimage  > ../webpages.espfs; cd ..relay.html (65%)ESP8266-EVB.jpg (100%)index.html (65%)140midley.min.js (45%)home.html (88%)logo.png (100%)button.html (59%)style.css (47%)if [ $(stat -c '%s' webpages.espfs) -gt $(( 0x2E000 )) ]; then echo "webpages.espfs too big!"; false; fi/opt/Espressif/esptool-py/esptool.py --port /dev/ttyUSB0 write_flash 0x12000 webpages.espfsConnecting...Erasing flash...Writing at 0x0001b400... (100 %)Leaving...

Управлять реле можно следующими запросами:    http://192.168.4.1/r...ml?press_btn=on   http://192.168.4.1/r...l?press_btn=off

Сообщение отредактировал ignat99: 20 марта 2015 - 20:34

[ignat99]

Андроид 2.3.7 приложение для управления реле на плате ESP8266-EVB. При запуске приложения выключает реле, при нажатии на кнопку включает.

  https://github.com/Ignat99/Android-Evaluation/tree/espain   Сделано под старый мобильный телефон с API 10.



В будущем на основе этого кода возможно понаделать кнопок для ходовых, стоповых огней, для освещения внутри яхты, раздать модулям названия WiFi сетей и паролей, сделать конфигурацию подключений в Android приложении.



Возможно позже добавлю второую кнопку off, если кому то будет нужно это приложение?

Сообщение отредактировал ignat99: 20 марта 2015 - 20:46

[ignat99]

Так же можно подключить платы с дополнительными реле:



https://www.olimex.c...cts/Modules/IO/



или конроллер RGB ленты (для освещения в каютах):



https://www.olimex.c...source-hardware



Через ESP8266-DEV можно подключить трюмную помпу. Желательно разместить управляющую электронику в герметических корпусах на уровне иллюминаторов яхты или выше (лучше выше ватерлинии) и с возможностью обычного ручного включенияотключения оборудования и освещения.

[ignat99]

Надо поробовать подключить датчик:



Наиболее проработанная библиотека для ESP8266-EVB:

https://github.com/I...r/arduino_style



Но для конкретных датчиков пока кода нет, поэтому ссылки (Замечаем, что надо добавить в проект C++):



https://github.com/a...it_BMP085_U.cpp



Впрочем можно и на чистом Си:

https://github.com/e...no_20150217.ino

Оригинальный сайт автора:

http://www.serandour...etre-bmp180.htm

[ignat99]

Вот ещё пара ссылок на пмогофункциональный софт для китайскихболгарских модулей ESP8266 (без привязки к шине UEXT).



https://github.com/d...66-frankenstein

https://github.com/anakod/Sming



Какой из этих 5 подходов (Olimex, Adafruit, Arduino, Anakonda Software(http://anakod.ru/), Neúron/Necromant (http://ncrmnt.org/) и Дмитрий Моськин (https://darkbyte.ru/) ) выбрать?

Сообщение отредактировал ignat99: 25 марта 2015 - 14:15

[filichev]

Зачем вы пишете такие простыни с информацией, которую любой способный подключить релейную плату к помпе найдет и сам ?

Честно, на мой взгляд плата ничем не примечательна - для людей дружащих с паяльником и микроконтроллерами слишком ограничена, для остальных - сложна.



А вот честно - что нибудь кроме управления розеткой по вай фай придумали? Интересное! У меня 6 GSM модемов валяется, я придумать им применение не могу. А тут то же самое, в виде еще более ограниченного вайфая.

[ignat99]

Вот коллега StrangerM сделал барограф. Очень хорошее применение. К плате можно подключать сенсоры и вообще любые устройства через UEXT а так же LCD.



http://homedevice.pr...y/uext-modules/



По поводу модемов их можно использовать вполне для видеопередачи.

[БАР]

 У меня 6 GSM модемов валяется, я придумать им применение не могу.

Сделайте сторож. Если зловред в яхту влезет - получите сообщение. А можно и фото.

Можно уровень воды в трюмах контролировать. В принципе - любую интересную численную информацию о состоянии лодки можно иметь, не выходя из дома.

А самому включать-выключать внутреннюю вентиляцию, например.

[filichev]

Трекеры сигнализации и тп вы думаете это не то чтобыло уже сделано? Я в телефонах уже путаюсь, где канал яхты где катера квадрика машин дачи и. Тп. Это пройденный и скучный этап. Реально применить их с толком больше никак не получаетсЯ

[StrangerM]

Плз. Про модули или чип пишите. Сотру ведь флуд.

[filichev]

Ок. О них писать нечего

[StrangerM]

Ок. О них писать нечего

Спасибо за понимание. :-) конечно, в малине wifi usb свистки пашут. А вот в ....ардуино очень даже. :-) через СОМ порт.

[ignat99]

Вот такой проект по ссылке от создателя прошивки ESP8266 возможно вдохновит:



http://hackaday.io/project/1313-openmv

[filichev]

Вот такой проект по ссылке от создателя прошивки ESP8266 возможно вдохновит:



http://hackaday.io/project/1313-openmv



Интересно, но опять же не про модуль в сабже.



Вообще чем больше делаешь такой фигни, тем больше начинаешь ценить по жизни простой механический тумблер.

[yuri_b]

Купил такой модуль (esp-12) но сделать с ним чтото серьезное нет времени, с ардуино проще Наверное поавильней использовать его как модем с ардуино а не заниматься прошивками

Сообщение отредактировал yuri_b: 27 марта 2015 - 12:49

[ignat99]

Можно расширить командную оболочку. Можно расширить GET  или  POST запросы у Вебсервера со встроенным JS, добавить работу с различными сенсорами. Файлы и скрипты вебсервера можно прошить отдельной командой не затрагивая основную прошивку.



Если есть достаточно памяти и скорости для таких задачь можно обойтись без дополнительного потребления с маленькими габаритами. Вероятно, если время прошивки несколько секуднд (включая время на подключение кабелей, как в случае ESP8266-EVB, а цена вместе с реле, кнопкой, светодиодами и разъёмами всего 10 евро) то думаю, это удобно.



Цена с чёроно-белым экраном около 17 Евро.

http://homedevice.pr...ct/mod-lcd3310/





Arduino c экраном (правда цветным) стоит почти на 3 евро дороже и требует шильдов или дополнительной обвязки. Так как я не использовал в реальных проектах Arduino, то могу использовать библиотеки и код от Arduino для ESP8266.

ESP8266-EVB - открытый и свободный проект, поэтому любой желающий может сделать модификацию платы или программы.



IMHO

Сообщение отредактировал ignat99: 27 марта 2015 - 13:32
